Studiamo ogni progetto attraverso un'analisi CFD e forniamo al cliente una relazione tecnica per condividere le peculiarità del sistema.

Analisi e simulazioni CFD



Studio e analisi per la diffusione dell'aria in ambiente

OneAir è da sempre impegnata nella ricerca di soluzioni che nella diffusione aria rispondano al meglio alle diverse esigenze in termini di comfort ed ottenimento dei corretti parametri ambientali. A tale scopo abbiamo realizzato internamente un software dedicato in grado di simulare il comportamento della linea di distribuzione aria in modo da analizzare e verificare eventuali situazioni critiche che potrebbero originarsi.

Grafici di lancio ONECFD

Il nostro software ONECFD (Computational Flow Dynamics) è in grado di soddisfare i requisiti della normativa UNI 10339 - EN 13182 e garantire un elevato comfort alle persone presenti negli ambienti. Il dimensionamento della geometria e della dimensione delle forature viene effettuato sulla base di leggi fisiche come la conservazione di quantità di moto, massa e energia, e le equazioni che legano tra loro le grandezze di pressione e portata. L'analisi dei grafici di lancio permette di verificare la direzione dei flussi dell'aria all'interno dell'ambiente e di conseguenza consente di valutare la migliore soluzione per la distribuzione dell'aria. È possibile inoltre esaminare le velocità residue nelle zone immediatamente adiacenti al diffusore e nelle vicinanze delle zone occupare per poter correggere eventuali criticità.

Diffusione aria simmetrica

Ambiente: negozio di abbigliamento
Altezza d'installazione: 4,63 m
Altezza area d'influenza: 5,80 m
Larghezza area d'influenza: 17 m
Materiale canale: DHI TEXTILE, classe 0

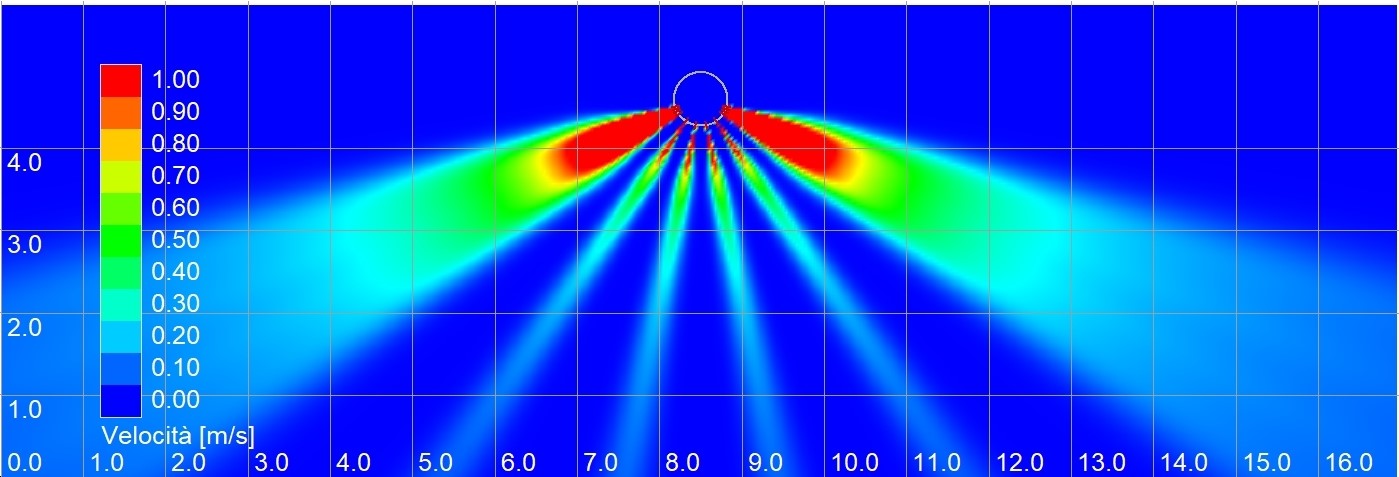

Riscaldamento

Temperatura aria ambiente: 19°C
Temperatura di lancio: 35°C

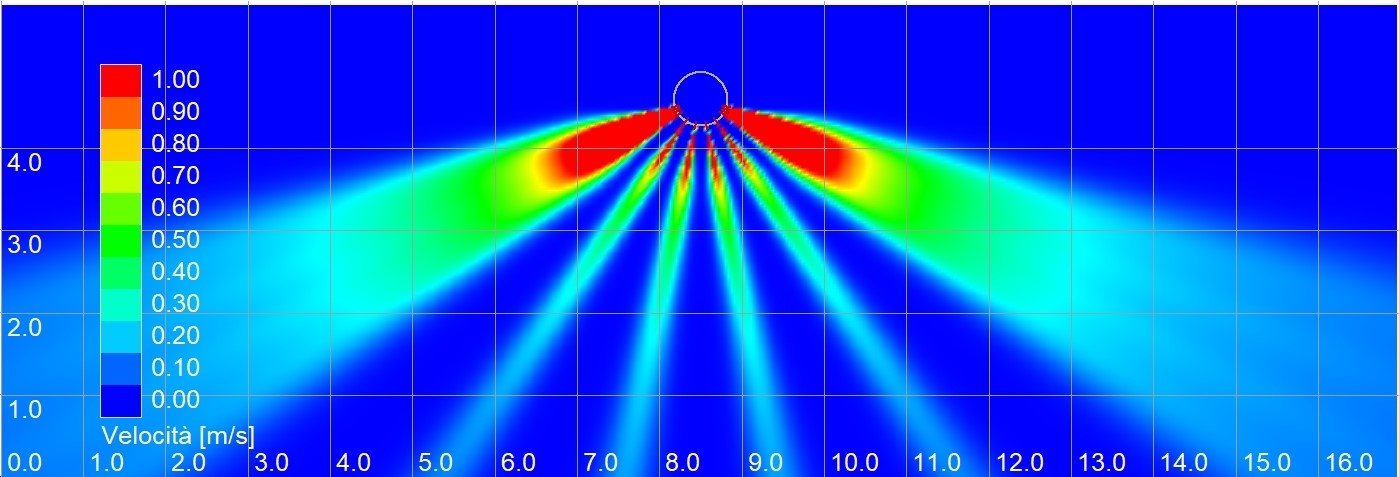

Raffreddamento

Temperatura aria ambiente: 21°C
Temperatura di lancio: 15°C

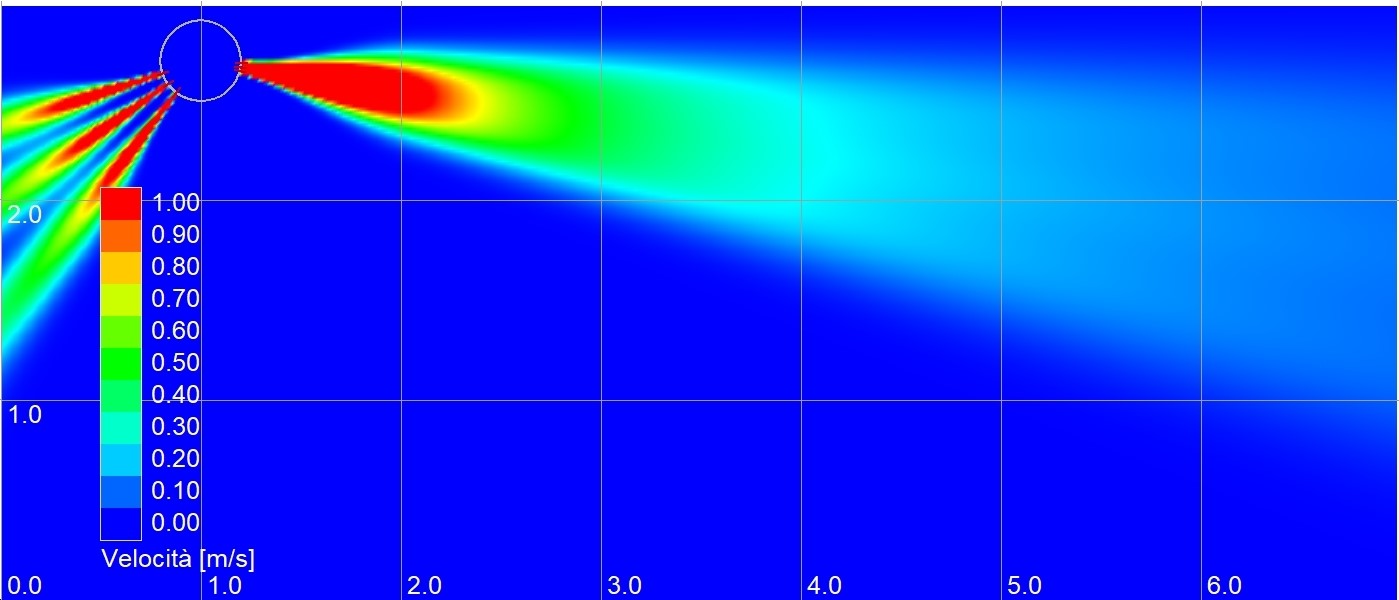

Diffusione aria asimmetrica

Ambiente: piscina
Altezza d'installazione: 2,70 m
Altezza area d'influenza: 3 m
Larghezza area d'influenza: 7 m
Modello canale: DHI PLASTIC

Riscaldamento

Temperatura aria ambiente: 30°C
Temperatura di lancio: 35°C

Raffreddamento

Temperatura aria ambiente: 25°C
Temperatura di lancio: 20°C

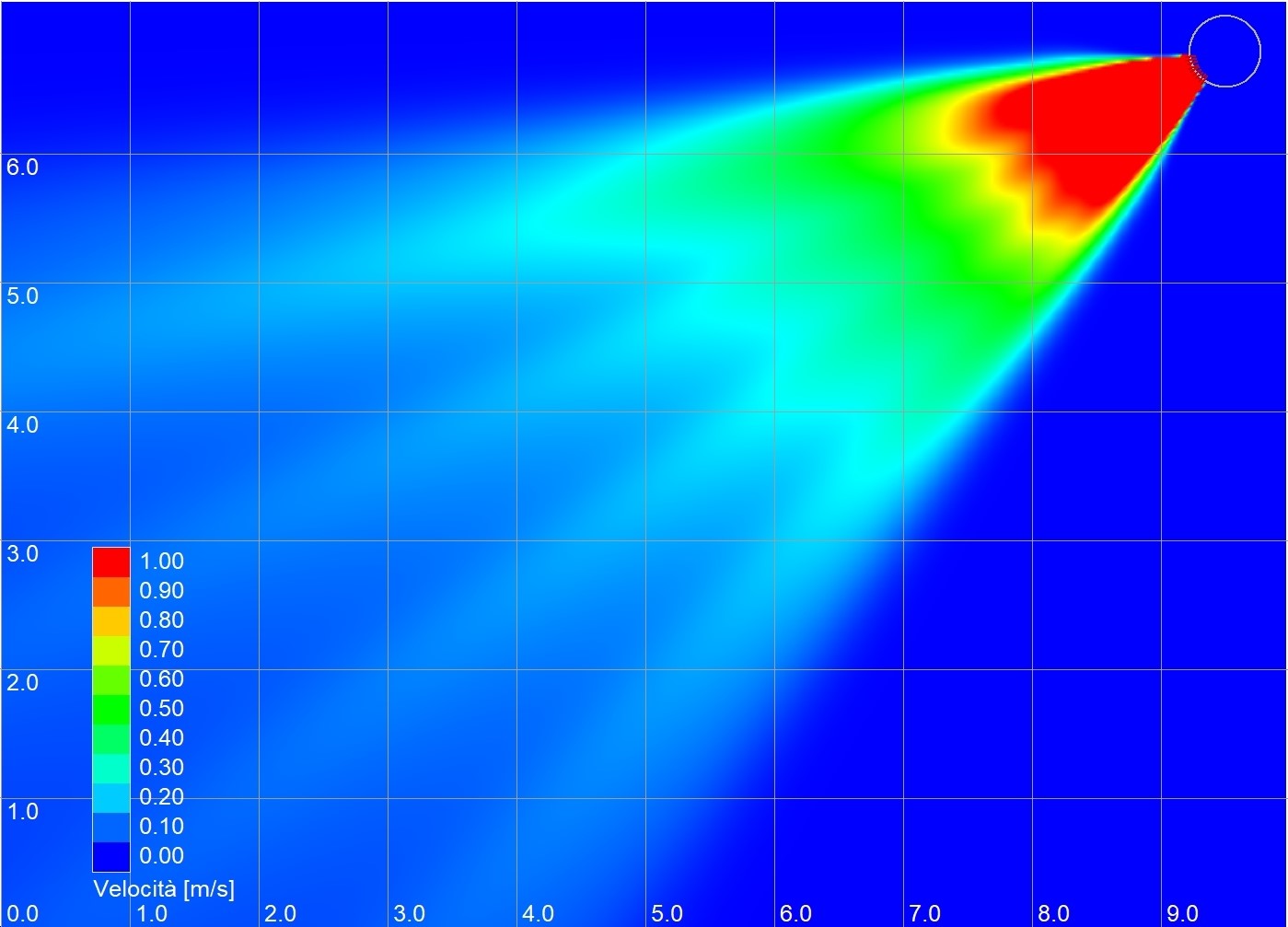

Diffusione aria laterale

Ambiente: università
Altezza d'installazione: 6,80 m
Altezza area d'influenza: 7,20 m
Larghezza area d'influenza: 10 m
Modello canale: DHI METAL, verniciato

Riscaldamento

Temperatura aria ambiente: 20°C
Temperatura di lancio: 25°C

Raffreddamento

Temperatura aria ambiente: 26°C
Temperatura di lancio: 15°C
